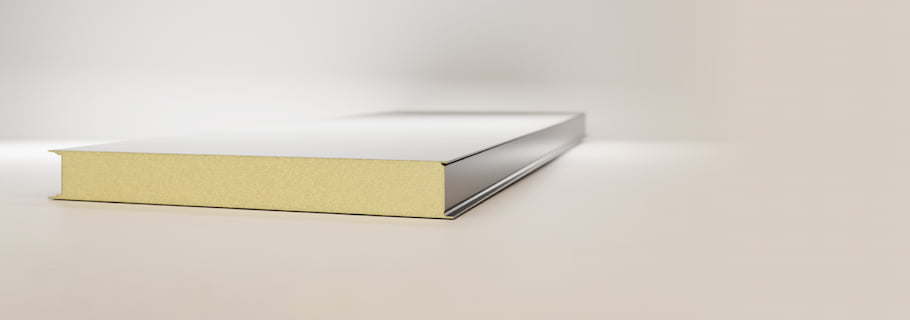

ساندویچ پانل کلین روم (اتاق تمیز)

انتشار: ۲۸ مرداد ۱۴۰۳بروزرسانی محتوا: ۷ مهر ۱۴۰۵

ساندویچ پانل اتاق تمیز (Cleanroom) نوعی از ساندویچ پانل دیواری به شمار می‌رود که ورق مورد استفاده در این نوع پانل ها کاملا صاف و بدون هیچ گونه شیار و برآمدگی است. اتاق تمیز (کلین روم) به محیطی گفته می‌شود که عاری از هرگونه باکتری و ذرات معلق است. اتاق تمیز در صنایع مختلف از جمله صنایع الکترونیک، داروسازی، بیمارستان ها و… کاربرد دارد. در ادامه این مقاله از سایت شهر پانل، به توضیح مشخصات فنی ساندویچ پانل کلین روم خواهیم پرداخت.

ساندویچ پانل دیواری مشاهده محصول

ساندویچ پانل پیچ مخفی مشاهده محصول

ساندویچ پانل سقفی مشاهده محصول

قیمت ساندویچ پانل اتاق تمیز

تعیین قیمت ساندویچ پانل کلین روم وابسته به عوامل متعددی است. این عوامل را می‌توان این صورت دسته‌بندی کرد:

متراژ سازه
نوع ورق مورد استفاده
نوع فوم مورد نیاز
ضخامت ورق و فوم

همچنین استانداردها و دستگاه‌های مورد استفاده در خط تولید هم بر قیمت نهایی اثرگذار است. هم‌اکنون برندهای مختلفی در بازار ایران فعالیت می‌کنند که قیمت هرکدام از آن‌ها تابعی از عوامل مختلف است. از معروف‌ترین تولیدکنندگان ساندویچ پانل در ایران می‌توان به شرکت‌های زیر اشاره کرد:

ماموت: بزرگ‌ترین و معروف‌ترین تولیدکننده ساندوچ پانل در ایران بدون شک ماموت است. این شرکت با ظرفیت تولید بالا و استفاده از دستگاه‌ها و متریال‌ وارداتی یکی از باکیفیت‌ترین محصولات حال حاضر بازار را تولید می‌کند.
کبیر پانل: کبیر پانل از سال ۸۴ در بازار ساندویچ پانل فعال است و در این سال‌ها توانسته محصولاتی با کیفیت خوب تولید کند.
کاوه فولاد کبیر: این مجموعه از سال ۸۱ و با هدف تولید ساندویچ پانل و تری‌دی‌پانل کناف وارد بازار شده است.

برای اطلاع از قیمت ساندویچ پانل اتاق تمیز هرکدام از برندهای موجود در بازار می‌توانید از جدول داخل همین یا صفحه اصلی سایت شهر پانل استفاده کنید. همچنین اگر سوالی داشتید نیز می‌توانید با کارشناسان ما تماس بگیرید.

ضخامت ساندویچ پانل کلین روم

ضخامت یکی دیگر از مهم ترین بخش ها پس از انتخاب نوع فوم است. استفاده از ضخامت مناسب سبب می‌شود تا سازه شما استانداردهای لازم را از سازمان استاندارد ایران کسب کند، ضخامت ساندویچ پانل به نوع کلین روم بستگی دارد، معمولا برای اجرای کلین روم از پانل با ضخامت 5 سانت به بالا استفاده می‌شود.

ضخامت ورق ساندویچ پانل اتاق تمیز

به صورت کلی از دو نوع ورق فلزی در ساختار ساندویچ پانل اتاق تمیز استفاده می‌شود: 1-گالوانیزه 2-آلوزینک

این دو نوع ورق مورد استفاده در پنل دیواری دارای ضخامت 0.4 و 0.5 میلیمتر است که می‌تواند رنگ بندی های مختلفی داشته باشد اما از رنگ سفید برای اتاق تمیز در ایران استفاده فراوانی می‌شود.

نوع بسته شدن پنل ها با پیچ نمایان یا پیچ مخفی به نوع اتاق تمیز و درصد ایزوله بودن آن بستگی دارد. به همین دلیل در زمان سفارش حتماً به نوع کاربری اتاق تمیز توجه کنید تا در آینده برای دریافت استانداردهای لازم دچار مشکل نشوید.

نصب سازه پیش ساخته اتاق تمیز

در نصب باید موارد متعددی را در نظر داشت اولین موضوع در اجرای کلین روم، عایق بندی درست و درزبندی ساندویچ پانل است. برای درزبندی و عایق کردن ساندویچ پانل کلین روم از انواع مختلف فلاشینگ کنج و اتصال گوشه استفاده می شود.

همچنین باید یک تیم متخصص از نصابان کلین روم در این زمینه فعالیت کند تا بتواند سازه شما را به خوبی عایق بندی نماید.

در نصب ساندویچ پانل پیچ مخفی عملاً زمان بیشتری برای نصب نیاز است و همچنین باید در ایزوله بودن ساختمان مورد نظر دقت لازم را در نظر گرفت.

زیرسازی سازه اتاق تمیز بسیار حائز اهمیت است در برخی موارد برای زیر سازی کف اتاق تمیز از بتن یا فوم یا اپوکسی (رزین) استفاده می‌شود تا بتواند تبادل دما را به حداقل برساند.

جهت تکمیل و استفاده کاربران از اتاق تمیز می‌بایست مجموعه‌ای از تجهیزات کلین روم از جمله دوش هوا، تلفن مخصوص، دستگاه‌های فیلتراسیون به این فضا اضافه شود.

کاربرد اتاق تمیز جدول کلاس بندی

کاربرد های کلاس اتاق تمیز مختلف بسیار مهم است در صنایع مختلف این کلاس بندی به درستی آورده شده است:

کلاس بندی و میزان حساسیت کلین روم برای صنایع الکترونیک

کلاس FED 209 E ISO14644	… 1	… 2	1 3	10 4	100 5	1000 6	10000 7	100000 8
ساخت مدارهای میکروتست اسمبل	—-	—-	—-	—-	—-	—-	—-	—-
ساخت نیمه رسانا		—-	—-	—-	—-
برد الکترونیکی (PBC)						—-	—-	—-
LCD			—-	—-	—-	—-	—-
سلول خورشیدی						—-	—-	—-
ابزار دقیق الکترونیکی						—-	—-	—-
دیسک (هارد،سی دی و…)				—-	—-	—-	—-
فیبر نوری						—-	—-	—-
لنز ابزار دقیق اندازه گیری					—- —-	—- —-	—- —-	—- —-

کلاس بندی و میزان حساسیت کلین روم برای صنایع پزشکی و دارویی

کلاس FED 209 E ISO14644	… 1	… 2	1 3	10 4	100 5	1000 6	10000 7	100000 8
آنتی بیوتیک				—-	—-	—-
داروهای تزریقی				—-	—-	—-
تجهیزات پزشکی					—-	—-	—-
اتاق عمل				—-	—-	—-	—-
اتاق استریل بیمارستانی			—-	—-
شیر و محصولات لبنی					—-	—-	—-
گوشت و فراورده های گوشتی						—-	—-
آرایشی							—-	—-
ایزولاتور					—-	—-

جهت دریافت اطلاعات بیشتر درباره قیمت ساندویچ پانل کلین روم و نحوه نصب و اجرای آن می‌توانید با مشاورین شهر پانل تماس بگیرید تا شما را راهنمایی کنند.

انواع فوم ساندویچ پانل کلین روم

ساندویچ پانل به صورت کلی به دلیل داشتن قدرت بسیار بالا در ایزولاسیون و کیفیت بالای ساخت، امروزه کاربرد بسیاری در این صنعت دارد. انواع فوم هایی که برای ساندویچ پانل کلین روم استفاده می‌شوند به شرح زیر هستند:

فوم پلی یورتان
فوم پشم سنگ
فوم XPS (ایکس پی اس)

این نکته هم باید در نظر داشت که در سقف و دیوار کلین روم یا اتاق تمیز از مدل ساندویچ پانل دیواری استفاده می‌شود. استفاده از نوع نری و مادگی به این دلیل است که معمولاً اتاق تمیز در بیمارستان و فضای سر بسته نصب و راه اندازی می‌شود. دلیل دیگر اینکه، ساندویچ پانل دیواری به راحتی عایق بندی (هوا بند و آب بند) می‌شود و مناسب این نوع کاربری است.

ساندویچ پانل با عایق پشم سنگ مناسب کلین روم

عایق پشم سنگ در مقابل آتش سوزی مقاومت خوبی دارد و در مقابل صدا هم کمی مقاوم است، طول عمر پانل کلین روم پشم سنگ بین 15 تا 25 سال است و بستگی به نوع نصب پانل و عایق بندی آن دارد.

ساندویچ پانل با فوم پلی اورتان مناسب کلین روم

رایج ترین پانل مورد استفاده در کلین روم، ساندویچ پانل پلی اورتان (polyurethane) است که دارای سه مدل b1 و b2 و b3 است این سه مدل تنها در نوع آتش سوزی و اشتعال با یکدیگر متفاوت هستند.

ساندویچ پانل با هسته فوم پلی اورتان در مقابل آتش سوزی مقاومت کمتری نسبت به پشم سنگ دارد، اما به دلیل انسجام و میزان فشردگی مناسبف بالاترین میزان عایق حرارتی و رطوبتی را دارد. دانسیته این فوم 40 کیلوگرم بر متر مکعب است.

ساندویچ پانل با فوم اکس پی اس مناسب کلین روم

از پنل با فوم اکس پی اس (XPS) (نوعی پلی استایرن فشرده شده) می‌توان در کلین روم با حساسیت کمتر استفاده کرد. هزینه راه اندازی و متریال در این نوع فوم هسته پانل نسبت به متریال دیگر ارزان‌تر است، به همین دلیل صرفه اقتصادی بیشتری دارد.

مشخصات ساندویچ پانل کلین روم (اتاق تمیز)

ماموت
کبیرپانل
کاوه فولاد کبیر
کینگ اسپن
روکی

عنوان	مشخصات
عرض مفید	1140 میلی‌متر
طول مفید	2000 تا ۱۳۶۰۰ میلی‌متر
دانسیته فوم پلی اورتان	40±2 کیلوگرم بر مترمکعب
کلاس حریق	B2 - B3 - PIR
نوع پوشش	دو رو ورق
ضخامت ورق رویه	0.7 سانتی‌متر
ضخامت ورق زیرین	0.7 سانتی‌متر
ضخامت پانل	15-12.5-10-8-6-5-4 سانتی‌متر
نوع ورق	آلوزینک بدون نورد (صاف)

عنوان	مشخصات
عرض مفید	1000 میلی‌متر
طول مفید	طبق نیاز مشتری
دانسیته فوم پلی اورتان	40±2 / 35 کیلوگرم بر متر مکعب
کلاس حریق	B2+
نوع پوشش	یک رو ورق - دو رو ورق
ضخامت ورق رویه	۰.۵ تا ۰.۷ سانتی‌متر
ضخامت ورق زیرین	۰.۵ تا ۰.۷ سانتی‌متر
ضخامت پانل	10-8-6-5-4 سانتی‌متر
نوع ورق	آلومونیوم - گالوانیزه (صاف)

عنوان	مشخصات
عرض مفید	1000 میلی‌متر
طول مفید	1000 میلی‌متر به بالا
دانسیته فوم پلی اورتان	40±2 / 35 کیلوگرم بر متر مکعب
کلاس حریق	PIR ، +B2
نوع پوشش	یک رو ورق - دو رو ورق
ضخامت ورق رویه	۰.۵ تا ۰.۷ سانتی‌متر
ضخامت ورق زیرین	۰.۵ تا ۰.۷ سانتی‌متر
ضخامت پانل	20-15-12-10-8-6-5-4 سانتی‌متر
نوع ورق	آلوزینک بدون نورد (صاف)

عنوان	مشخصات
عرض مفید	۱۰۰۰ تا ۱۱۰۰ میلی‌متر
طول مفید	۲۰۰۰ تا ۱۷۰۰۰ میلی‌متر
دانسیته فوم پلی اورتان	40±2 کیلوگرم بر متر مکعب
کلاس حریق	B-S2,D0/ B-S1,D0
نوع پوشش	استینلس استیل
ضخامت ورق رویه	0.6 تا 0.8 سانتی‌متر
ضخامت ورق زیرین	0.6 تا 0.8 سانتی‌متر
ضخامت پانل	۴.۵ تا ۲۲ سانتی‌متر
نوع ورق	STEEL

عنوان	مشخصات
عرض مفید	۱۰۰۰ میلی متر
طول مفید	۲۰۰۰ تا ۱۸۵۰۰ میلی‌متر
دانسیته فوم پلی اورتان	40±2 کیلوگرم بر متر مکعب
کلاس حریق	B-S2,D0/ B-S1,D0
نوع پوشش	GreenCoat HIARC MAX و Polyester
ضخامت ورق رویه	0.5 سانتی‌متر
ضخامت ورق زیرین	0.5 سانتی‌متر
ضخامت پانل	20-16-15-12-10-8-6-4 سانتی‌متر
نوع ورق	STEEL

سوالات متداول درباره ی ساندویچ پانل کلین روم (اتاق تمیز)

چرا از ساندویچ پانل برای کلین روم یا اتاق تمیز استفاده می‌شود؟

کیفیت ساخت بالا، عایق حرارتی و رطوبتی مناسب سبب شده تا از ساندویچ پانل برای ساخت انواع اتاق کلین روم استفاده شود.
طول عمر ساندویچ پانل دیواری کلین روم چقدر است؟

15 تا 25 سال طول عمر مفید ساندویچ پانل کلین روم محسوب می‌شود.
قیمت ساندویچ پانل کلین روم چقدر است؟

با توجه به تغییر قیمت محصولات بهتر است جهت اطلاع از قیمت روز ساندویچ پانل با کارشناسان ما در تماس باشید.
نصب ساندویچ پانل کلین روم چطور انجام می‌شود؟

شرکت شهر پانل با داشتن تیم نصب تخصصی در این زمینه به شما عزیزان این اطمینان را میدهد که نصب را با مدرنترین متد های روز انجام خواهد داد تا سازه شما بتواند در سریع ترین زمان ممکن استاندارد های لازم را کسب نماید.
چگونه می‌توان ساندویچ پانل کلین روم (اتاق تمیز) را خریداری کرد؟

از طریق تماس با کارشناسان شهر پانل یا ثبت سفارش آنلاین در سایت، می‌توانید پانل اتاق تمیز مورد نظر خود را سفارش دهید.
